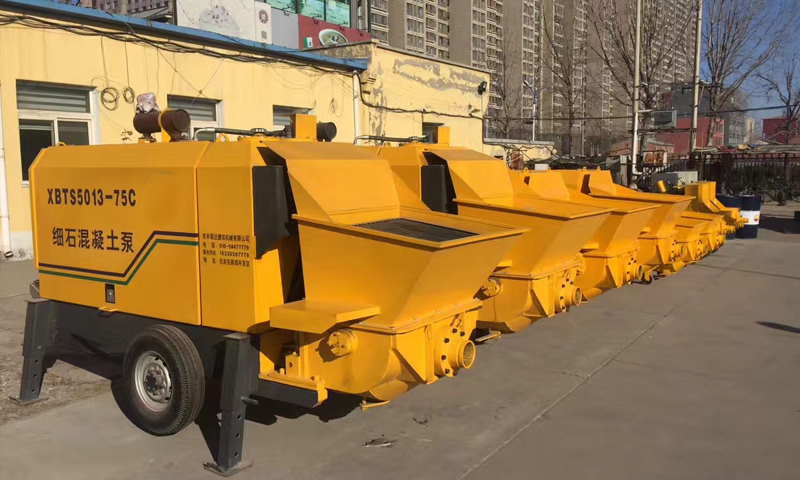

XBTS5013-75C柴油细石混凝土泵简介
一、概述
该系列混凝土泵是一种柴油机驱动的S管阀混凝土泵。该机系统可靠，故障率低，维修方便，主要适用于40层楼面以下高度地暖工程中细石混凝土填充层或砂浆填充层的大面积、效率高的施工。还适用于各类工程建设中细石混凝土的输送，各类基础桩的压力灌浆等。主要特点如下：
1. 本机技术先进，功能完备，内部空间大，维护保养方便；
2. 主油泵采用进口柱塞泵，能根据外负荷的大小自动调节排量又能手动无级调节；
3. 电气部分采用施耐德元气件及品牌可编程序控制器（PLC），在控制程序中设置了多种自动保护模式，取代了复杂的继电器线路，简单，故障率低，可靠性高；
4. 眼镜板、切割环（带有自动补偿装置），采用硬质合金配以进口耐磨焊条，抗磨，阻力小，吸料性更好；
5. 大容积油箱及超大流量的强制风冷能使系统的油温控制在合理的范围内，大限度的延长了系统的寿命；
6. 搅拌上密封与轴承双重独立的密封结构，杜绝了搅拌漏浆的同时减少了液压马达损坏的可能性；
7. 主要润滑点采用自动润滑装置，确保机件的使用寿命；
8. 简单的高低压转换方式，可方便实现泵送不同距离的目的。
二、主要技术参数
|
项目 |
单位 |
XBTS5013-75C(柴油) |
|
|
理论输送压力 出压力 |
小排量 |
Mpa |
13 |
|
大排量 |
9 10 9 |
||
|
理论输 送量 |
小排量 |
m3/ h |
25 |
|
大排量 |
50 |
||
|
系统 压力 |
主油路 |
Mpa |
28 |
|
搅拌油路 |
10 |
||
|
柴油机功率 |
kw |
75 |
|
|
输送砼规格 |
骨料粒径 |
mm |
≤30 |
|
坍落度 |
160—220 |
||
|
最大理论输送距离（m） |
水平 |
450 |
|
|
垂直 |
160 |
||
|
上料高度 |
mm |
1280 1040 |
|
|
料斗容积 |
L |
380 |
|
|
输送管径 |
mm |
? 80（100/125） ? 80(100/125) ? 80 ? 80(100) |
|
|
液压油箱容积 |
L |
350 300 |
|
|
外形尺寸（长×宽×高） |
mm |
4500×1600×2150 |
|
|
最大拖行速度 |
Km/h |
8 |
|
|
主机质量 |
kg |
3200 |
|
